Насосная станция для повышения давления воды

Насосная станция предназначена для повышения давления холодной или горячей воды, а также стабилизации необходимого уровня напора воды в подводящих магистралях к водолечебному оборудованию.

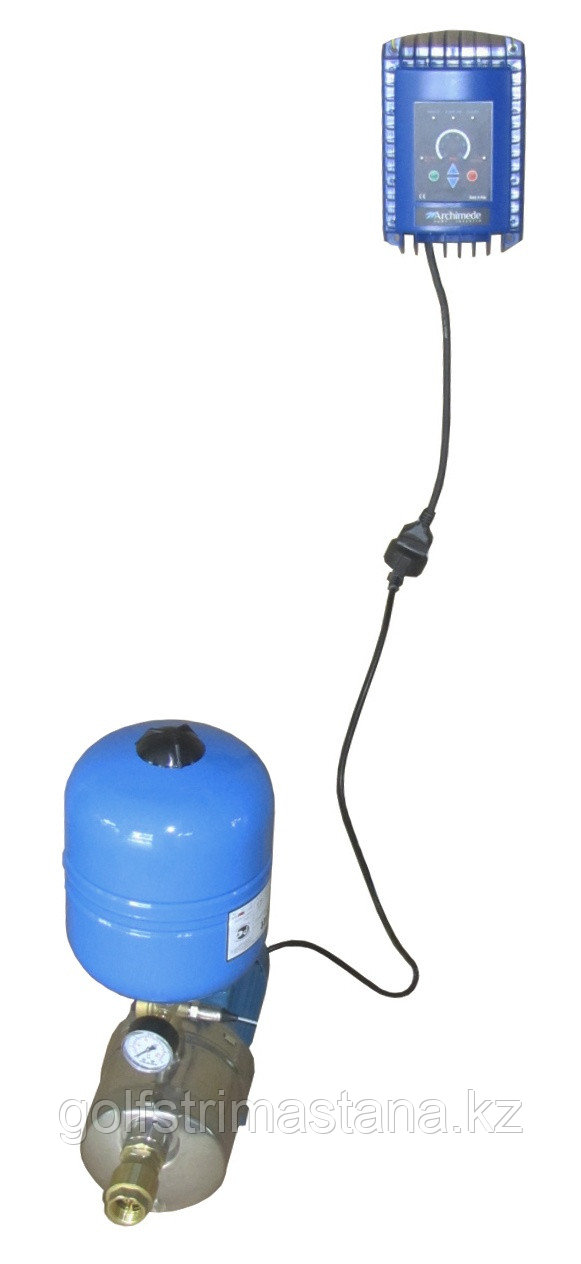

Основными элементами насосной станции являются:

• промышленный центробежный насос;
• расширительный бак;
• электронный блок, регулирующий частоту вращения лопастей насоса
• переходник для соединения вышеперечисленных элементов.

Насосная станция повышает давление на 3-4 БАР при условии исходного давления воды в центральном водопроводе – 1 БАР.

Последовательность работы на насосной станции:

При закрытом кране на душевой кафедре (либо на другом водопотребителе) вода поступает через насос в расширительный бак насосной станции. Внутри бака находится резиновая мембрана. Между мембраной и стальной стенкой бака закачен воздух. Эта прослойка обеспечивает эластичность мембраны. Бак необходим для предупреждения гидроударов в системе, возникающих при закрытии крана на оборудовании. Насос накачивает давление в систему до той величины, которая установлена на блоке управления, после чего автоматика отключает электропитание от насоса.

После открытия крана на душевой установке резиновая мембрана сокращается и выталкивает воду в магистраль. При снижении давления до определенного минимума электроника включает электропитание на насос, поддерживая частоту вращения лопастей насоса в режиме необходимом для поддержания заданного давления.

Подключение насосной станции:

Систему подключают в магистраль водоснабжения ХВС и ГВС. Резьба на входевыходе из станции - 1 дюйм. Вода в магистрали должна быть чистой, без примеси взвешенных частиц или воздуха. При проведении профилактических работ по водоснабжению, насос должен быть отключен от магистрали, с помощью крана установленного перед входом в насос. Насосная станция без воды автоматически отключается через 40 секунд. Для минимизации потерь по давлению насосную станцию следует разместить максимально близко к оборудованию (водолечебной кафедре).

Потеря давления возможна из-за несоблюдения диаметров труб. Блок управления насосной станцией крепится к стене, на расстоянии не больше 1,5 метров от насоса. Максимальная температура горячей воды в системе не должна превышать 60-65С. Если температура выше следует установить змеевик охлаждающий воду – обычно медная трубка длиной до 1 метра, соединенная с системой ГВС. Это позволит снизить температуру в месте подсоединения датчика на 5-10 ⁰С.
